| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | LD04 |

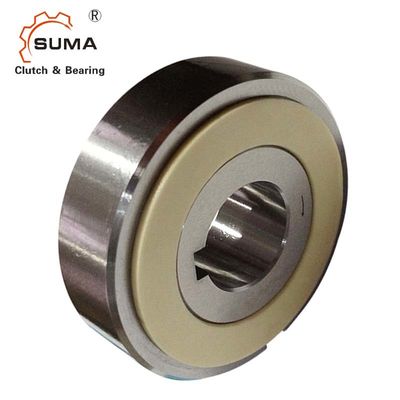

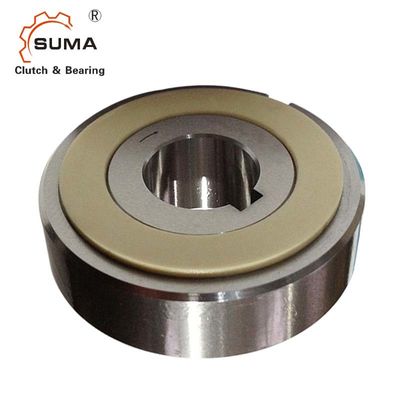

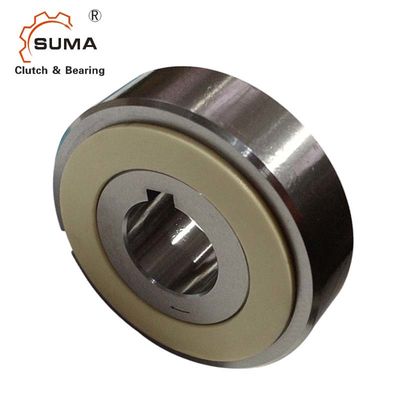

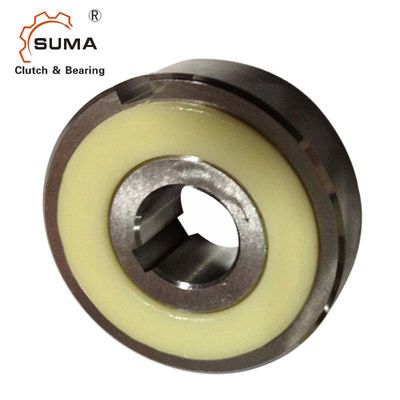

LD04বিশেষ গ্রীসওয়ান ওয়ে স্প্র্যাগ ক্যাম ক্লাচ বিয়ারিং
মাত্রা এবং ক্ষমতা
মডেল |
টর্ক ক্ষমতা (Nm) |
টেনে আনুন টর্ক (Nm) |
সর্বোচ্চ overrunning (আর/মিনিট) |
মিনিট) |
সর্বোচ্চ রেডিয়াল লোড যখন overrunning (কেজিএফ) |
জলোচ্ছাস আকার |
ক |
খ |
গ |
ডি |
ই |
বাইরের জাতি কীওয়ে |
ওজন ( কেজি ) |
|
| অভ্যন্তরীণ জাতি | দিয়া। (H7) |
মূল উপায় |
||||||||||||
| LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -০.০৩৯ |
40 | 5x3 | 0.25 |
| এলডি০৫ | ৯.৮ | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -০.০৪২ |
45 | 5x3 | 0.3 |
| LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -০.০৪২ |
52 | 7x4 | 0.4 |
| LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -০.০৪২ |
62 | 7x4 | 0.55 |
| LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -০.০৪২ |
70 | 10x4.5 | 0.65 |
মাউন্ট এবং কাপলিং
ইনস্টলেশন এবং ব্যবহার
1. এলডি সিরিজ ক্যাম ক্লাচ বিশেষ গ্রীস সঙ্গে prelubricated এবং ব্যবহারের জন্য প্রস্তুত.
অতিরিক্ত লুব্রিকেন্টের প্রয়োজন নেই।
2. শ্যাফ্টে ক্লাচ ইনস্টল করার সময়, ক্লাচ প্রতিরোধ করতে একটি নরম হাতুড়ি দিয়ে ক্লাচের ভিতরের রেসটি সামান্য চাপুন
অভ্যন্তরীণ জাতি থেকে দূরে সরে যাওয়া থেকে বাইরের জাতি।
3. প্লেট সংযুক্ত করতে ভুলবেন না।এটি বাইরের জাতিকে ভিতরের জাতি থেকে দূরে সরে যেতে বাধা দেয়।প্রস্তাবিত দেখুন
ডানদিকে তালিকাভুক্ত প্লেটের মাত্রা।
4. তৈলাক্তকরণের জন্য, গ্রীস সঙ্গে প্লেট এবং খোঁচা ধাতু আবরণ.
5. কখনই ক্লাচে থ্রাস্ট লোড প্রয়োগ করবেন না।ক্লাচে প্রয়োগ করা থ্রাস্ট লোড নেওয়ার জন্য অন্যান্য ডিভাইস সরবরাহ করা উচিত।
6. কী JIS B1301-1959 অনুযায়ী হওয়া উচিত।
7. পুলি, স্প্রোকেট ইত্যাদির বোরগুলির H6 বা H7 সহনীয়তা থাকা উচিত৷
