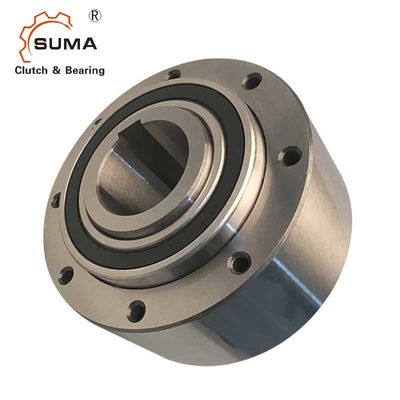

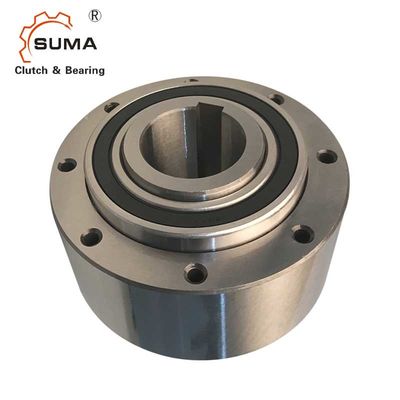

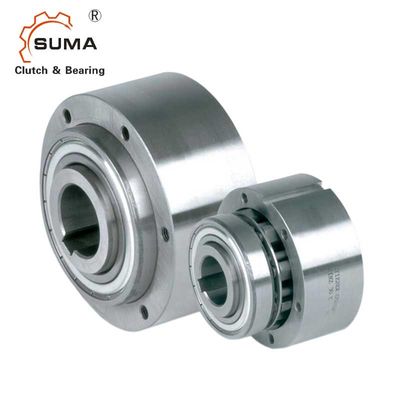

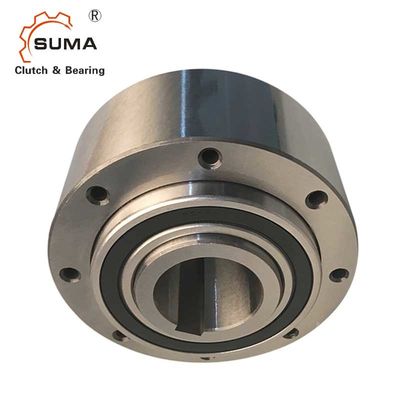

AL12 ALP12 রোলার 0.5KG ফ্রিহুইল ক্যাম ক্লাচ বিয়ারিং
বৈশিষ্ট্য
প্রকার AL, ALP হল বেলন টাইপ freewheels.এই ইউনিটগুলি মডুলার সিস্টেমের অংশ।তারা ভারবহন সমর্থিত, দুটি 160.. সিরিজ বিয়ারিং ব্যবহার করে, এবং তেল তৈলাক্তকরণ প্রয়োজন।এই ইউনিটগুলি তেলের তৈলাক্তকরণ এবং সিলিং প্রদানের নকশায় ওভারলিফের উদাহরণ হিসাবে ব্যবহার করা যেতে পারে।
বিয়ারিংগুলি অবশ্যই অক্ষীয়ভাবে চাপ দেওয়া উচিত নয়।সাধারণত, AL, ALP প্রকারগুলি স্ট্যান্ডার্ড কভারগুলির সাথে ব্যবহার করা হয় যা টর্ক প্রেরণ করার জন্য ডিজাইন করা হয় এবং তেল তৈলাক্তকরণ এবং সিলিং প্রদান করে।সাধারণত এই কভারগুলি নিম্নলিখিত পৃষ্ঠাগুলিতে দেখানো সংমিশ্রণ অনুসারে জোড়ায় ব্যবহৃত হয়।
AL মডেলের বাইরের জাতি H7 সহনশীলতার জন্য বিরক্তিকর যেকোন উপাদান গ্রহণ এবং কেন্দ্রীভূত করার জন্য সহজ।এই ক্ষেত্রে কভার প্লেটের মাধ্যমে বোল্ট দ্বারা টর্ক প্রেরণ করা হয়।
AL, ALP টাইপগুলি অভিন্ন বাদে যে টাইপ ALP-এর বাইরের ব্যাসে টর্ক প্রেরণ করার জন্য একটি কীওয়ে থাকে৷
বাইরের জাতি এবং কভার প্লেটের মধ্যে স্থাপন করার জন্য প্রতিটি ইউনিটের সাথে দুটি কাগজের সিল সরবরাহ করা হয়।
মাত্রা এবং ক্ষমতা
টাইপ | আকার | অতিমাত্রায় গতি | সংখ্যা | ওজন | টর্ক টানুন | |||||||
এ.এল এএলপি |
dH7 | nimax2) | namax3) | ধ7 | D2 | z | এল ঘ | L4) | খ | t1 | টিআর | |
[মিমি] | [মিনিট-1] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | [Ncm] | ||
12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0.5 | 3.4 | |
15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0.8 | 4.1 | |
20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
50 | 800 | 2800 | 150 | 70 | 8 | 92 | ৬৩.৩ | 69.1 | 5.5 | 7.2 | 180 | |
55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | ৮.৬ | 190 | |
60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | ৬.৮ | 10.5 | 240 | |
70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | ৮.৭ | 28.5 | 650 | |
100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
এএলএম | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 |
মন্তব্য
1) T সর্বোচ্চ = 2 &বার;টি কেএন
»নির্বাচন পৃষ্ঠা 10 থেকে 13 দেখুন
2) ভিতরের জাতি overruns, ঠোঁট সীল ছাড়া মান
3) বাইরের দৌড় overruns
DIN 6885.1 এর কীওয়ে
4) মাত্রা L-এ প্রতিটির আকার 50 পর্যন্ত অন্তর্ভুক্ত
0.25 মিমি পুরু কাগজের সিল উভয় মুখের উপর অবস্থিত হবে
»মাউন্ট এবং রক্ষণাবেক্ষণ নির্দেশাবলী পড়ুন
পৃষ্ঠা 16 থেকে 19
