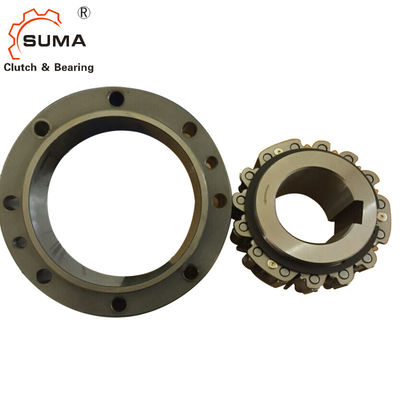

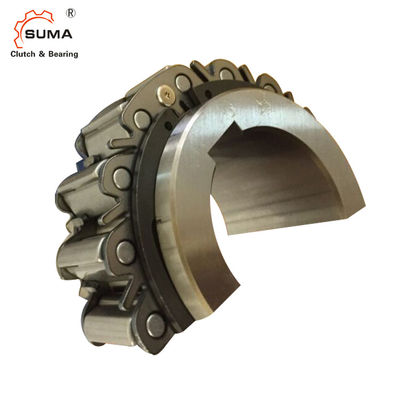

BR20 ওয়ান ওয়ে 35MM H6 H7 1.3KG ওভাররানিং ক্যাম ক্লাচ বিয়ারিং
1. আমরা ক্যাম ক্লাচ ইনস্টলেশনের জন্য h6 বা h7 এর শ্যাফ্ট সহনশীলতা ব্যবহার করার পরামর্শ দিই।
2. একটি ISO R773 (DIN 6885.1) সমান্তরাল কী ব্যবহার করুন নিশ্চিত করুন যে কীটি কীওয়েতে সরে না যায়।একটি আলগা কী ক্যাম ক্লাচকে ক্ষতিগ্রস্ত করবে।
3. একটি শ্যাফ্টের উপর ক্যাম ক্লাচ ইনস্টল করার সময়, অনুগ্রহ করে নীচে বর্ণিত পদ্ধতি অনুসরণ করুন।স্টিলের হাতুড়ি দিয়ে ক্লাচকে কখনও আঘাত করবেন না বা অপ্রয়োজনীয় প্রভাব লোড প্রয়োগ করবেন না।
1) ক্যাম ক্লাচ ঘূর্ণনের দিক যাচাই করুন।অভ্যন্তরীণ রেসের তীরটি মুক্ত দৌড় (ক্যাম বিচ্ছিন্ন) দিক দেখায়।নিশ্চিত করুন যে ক্যাম এনগেজমেন্টের দিকটি উদ্দেশ্যযুক্ত অ্যাপ্লিকেশনের সাথে মেলে।
2) রেসের পরিধির চারপাশে ঘুরতে থাকা একটি নরম হাতুড়ি দিয়ে ভিতরের রেসটিকে হালকাভাবে ট্যাপ করুন যাতে ক্যাম ক্লাচটি শ্যাফ্টের শেষের দিকে ধীরে ধীরে এবং সমানভাবে চলে যায়।নিশ্চিত করুন যে বাইরের জাতি বিচ্ছিন্ন হয়ে না যায়।
3) অভ্যন্তরীণ রেসের উপরে একটি শেষ প্লেট রাখুন এবং ডানদিকের চিত্রে দেখানো হিসাবে ক্যাম ক্লাচটিকে শ্যাফ্টের উপর টানতে মাউন্টিং বোল্ট ব্যবহার করুন।
4) শেষ প্লেট নিরাপদে আঁট.
মাত্রা এবং ক্ষমতা
■ মডেল BR20 থেকে BR240
ব্যাকস্টপ এবং ওভাররানিং অ্যাপ্লিকেশনের জন্য
মডেল | জলোচ্ছাস আকার | ক | খ | গ (h7) |
ডি (h7) |
ই | চ | পর্বত গুহা | Pulloff গর্ত |
এইচ মিনিট |
আমি | জে | কে | এল |
এম সর্বোচ্চ |
|||
দিয়া। (H7) |
কীওয়ে |
চেম্ফার ও |
পিসিডি | না।-দিয়া। | নং - আকার | |||||||||||||
জি | QR | ST | ||||||||||||||||
বিআর 20 | 20 | 6x2.8 | 0.5 | 35 | 35 | 90 | 66 | 40.7 | 40.7 | 78 | ৬- ৬.৬ | 2-M 6 | 53 | 0 | 0 | 5 | 5 | 4.0 |
বিআর 25 | 25 | 8x3.3 | 0.5 | 35 | 35 | 95 | 70 | 44.7 | 44.7 | 82 | ৬- ৬.৬ | 2-M 6 | 58 | 0 | 0 | 5 | 5 | 4.0 |
বিআর 30 | 30 | 8x3.3 | 1.0 | 35 | 35 | 100 | 75 | 49.7 | 49.7 | 87 | ৬- ৬.৬ | 2-M 6 | 64 | 0 | 0 | 5 | 5 | 4.0 |
বিআর 35 | 35 | 10x3.3 | 1.0 | 35 | 35 | 110 | 80 | 54.7 | 54.7 | 96 | 8- 6.6 | 2-M 6 | 70 | 0 | 0 | 5 | 5 | 4.0 |
বিআর 40 | 40 | 12x3.3 | 1.0 | 35 | 35 | 125 | 90 | 64.7 | 64.7 | 108 | 8- 9.0 | 2-M 8 | 81 | 0 | 0 | 5 | 5 | 4.0 |
বিআর 45 | 45 | 14x3.8 | 1.0 | 35 | 35 | 130 | 95 | ৬৯.৭ | ৬৯.৭ | 112 | 8- 9.0 | 2-M 8 | 86 | 0 | 0 | 5 | 5 | 4.0 |
বিআর 50 | 50 | 14x3.8 | 1.0 | 40 | 40 | 150 | 110 | ৮৪.৭ | ৮৪.৭ | 132 | 8- 9.0 | 2-M 8 | 103 | 0 | 0 | 7.5 | 7.5 | 6.5 |
বিআর 60 | 60 | 18x4.4 | 1.5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11.0 | 2-M10 | 110 | 5 | 5 | 7 | 7 | 6.0 |
বিআর 70 | 70 | 20x4.9 | 1.5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-M10 | 125 | 5 | 5 | 7 | 7 | 6.0 |
বিআর 80 | 80 | 22x5.4 | 1.5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-M10 | 148 | 5 | 5 | 12 | 12 | 11.0 |
বিআর 90 | 90 | 25 x5.4 | 1.5 | 80 | 70 | 230 | 180 | 135 | 135 | 206 | 12-13.5 | 2-M12 | 170 | 5 | 5 | 17 | 17 | 16.0 |
BR100 | 100 | 28x6.4 | 1.5 | 90 | 80 | 270 | 210 | 143 | 143 | 240 | 12-17.5 | 2-M16 | 180 | 5 | 5 | 13.7 | 13.7 | 12.0 |
BR130 | 130 | 32 x7.4 | 2.0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17.5 | 2-M16 | 210 | 5 | 5 | 13.7 | 13.7 | 12.0 |
BR150 | 150 | 36x8.4 | 2.0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 5 | 13.7 | 13.7 | 12.0 |
BR180 | 180 | 45x10.4 | 2.0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 20 | 11.5 | 15.9 | 14.0 |
BR190 | 190 | 45x10.4 | 2.0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17.5 | 2-M16 | 300 | 5 | 20 | 12.5 | ৮.৯ | 7.5 |
BR220 | 220 | 50x11.4 | 2.0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17.5 | 2-M16 | 330 | 5 | 20 | 12.5 | 10.9 | 9.0 |
BR240 | 240 | 56x12.4 | 2.0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17.5 | 2-M16 | 360 | 5 | 20 | 12.5 | 10.9 | 9.0 |
মডেল | চেম্ফার | উ | তেল প্লাগ অবস্থান/দিয়া. | ওজন (কেজি) |
ইনর্শিয়াল মোমেন্ট জিডি২ (kgm2) |
|||
এন | পৃ | ভি | ডব্লিউ | X×PT-Y | ||||
বিআর 20 | 1.5 | 1.5 | 30.0 | 17.5 | &মাইনাস; | 4 বার;PT-1/16 | 1.3 | 2.25 &বার;10-4 |
বিআর 25 | 1.5 | 1.5 | 30.0 | 17.5 | &মাইনাস; | 4 বার;PT-1/16 | 1.4 | 3.28 &বার;10-4 |
বিআর 30 | 1.5 | 1.5 | 30.0 | 17.5 | &মাইনাস; | 4 বার;PT-1/16 | 1.5 | 4.44 &বার;10-4 |
বিআর 35 | 1.5 | 1.5 | 22.5 | 17.5 | &মাইনাস; | 4 বার;পিটি-1/8 | 1.9 | 5.65 &বার;10-4 |
বিআর 40 | 1.5 | 1.5 | 22.5 | 17.5 | &মাইনাস; | 4 বার;পিটি-1/8 | 2.4 | 1.01 &বার;10-3 |
বিআর 45 | 1.5 | 1.5 | 22.5 | 17.5 | &মাইনাস; | 4 বার;পিটি-1/8 | 2.6 | 1.22 &বার;10-3 |
বিআর 50 | 2.5 | 2.0 | 22.5 | 20 | &মাইনাস; | 4 বার;পিটি-1/8 | 4.1 | 2.64 &বার;10-3 |
বিআর 60 | 3.5 | 2.0 | 22.5 | 25 | &মাইনাস; | 4 বার;পিটি-1/8 | 7.3 | 3.73 & বার;10-3 |
বিআর 70 | 3.5 | 2.0 | 15.0 | 25 | &মাইনাস; | 4 বার;পিটি-1/8 | 8.1 | 6.65 &বার;10-3 |
বিআর 80 | 3.5 | 2.0 | 15.0 | 14 | 32 | 4 বার;পিটি-1/8 | 12.0 | 1.77 & বার;10-2 |
বিআর 90 | 3.5 | 2.0 | 15.0 | 19 | 32 | 4 বার;পিটি-1/8 | 16.0 | 3.16 &বার;10-2 |
BR100 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4 বার;পিটি-1/4 | 23.0 | 6.31 &বার;10-2 |
BR130 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4 বার;পিটি-1/4 | 31.0 | 0.109 |
BR150 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4 বার;পিটি-1/4 | 58.0 | 0.365 |
BR180 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4 বার;পিটি-1/4 | 60.0 | 0.435 |
BR190 | 4.5 | 3.0 | 11.25 | 20 | 40 | 4 বার;পিটি-1/4 | 65.0 | 0.563 |
BR220 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4 বার;পিটি-1/4 | 76.0 | 0.789 |
BR240 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4 বার;পিটি-1/4 | 84.0 | 1.05 |
মন্তব্য:
1. প্যাকেজ টাইপ ক্যাম ক্লাচ সব অর্ডার করা হয়.অর্ডার করতে, অনুগ্রহ করে মাত্রা ডায়াগ্রাম পড়ুন।অনুগ্রহ করে আমাদের জানান যদি ক্যাম ক্লাচ একটি উল্লম্ব অ্যাপ্লিকেশনে ব্যবহার করা হয় এবং যদি অপারেটিং পরিবেশের তাপমাত্রা –5°C এর কম বা +40°C এর বেশি হয়।
2. এমন কিছু ক্ষেত্রে আছে যখন প্যাকেজ টাইপ ক্যাম ক্লাচগুলি অনুভূমিকভাবে ইনস্টল করা হলে অভ্যন্তরীণ রেসের বিনামূল্যে চলমান ঘূর্ণন গতি সীমিত হবে,
3. যদি আপনার আবেদনের জন্য ক্লাচ এনগেজমেন্ট স্পীড বা ভিতরের রেস ফ্রি রানিং স্পিড এই ক্যাটালগে তালিকাভুক্ত না থাকে, তাহলে অনুগ্রহ করে TSUBAKI-এর সাথে যোগাযোগ করুন।
ক্ষমতা (ওপেন টাইপ)
মডেল টর্ক ক্ষমতা (N·m) অভ্যন্তরীণ রেস ওভাররানিং স্পিডম্যাক্স।ব্যস্ততা(r/min)মিনিম.(r/min)সর্বোচ্চ(r/min)BR 203068803,600350BR 253848803,600350BR 306078803,600350BR 356867803,600300BR 409807203,600300BR 451,0786703,600280BR 501,7156103,600240BR 603,4794903,600200BR 704,7354803,600200BR 806,5174503,600190BR 908,5264203, 000180BR10014,2104602,700180BR13020,3844202,400180BR15033,9083701,300160BR18033,9083703,500160BR19041,1603403,000140BR22051,0583303,000140BR24062,0343103,000130
মাত্রা (প্যাকেজ প্রকার)
মডেল | বোরের আকার(H7) | কীওয়ে | ক | খ | C(h7) | ডি | PCDE | FG | ওজন (কেজি) |
BR 20P | 20 | 6X2.8 | 87 | 79 | 94 | 35 | 78 | 6-M 6×12 | 3.4 |
BR 25P | 25 | 8X3.3 | ৮৯ | 81 | 98 | 40 | 82 | 6-M 6×12 | 3.8 |
BR 30P | 30 | 8X3.3 | 94 | 85 | 103 | 45 | 87 | 6-M 6×12 | 4.3 |
BR 35P | 35 | 10X3.3 | 94 | 85 | 112 | 50 | 96 | 8-M 6×12 | 5.1 |
BR 40P | 40 | 12X3.3 | 100 | 91 | 130 | 55 | 108 | 8-M 8×16 | 7.5 |
BR 45P | 45 | 14X3.8 | 100 | 91 | 135 | 60 | 112 | 8-M 8×16 | ৭.৯ |
BR 50P | 50 | 14X3.8 | 107 | 98 | 152 | 70 | 132 | 8-M 8×16 | 10.9 |
BR 60P | 60 | 18X4.4 | 122 | 112 | 180 | 80 | 155 | 8-M10×20 | 17.5 |
BR 70P | 70 | 20X4.9 | 128 | 118 | 190 | 90 | 165 | 12-M10×20 | 19.5 |
BR 80P | 80 | 22X5.4 | 148 | 134 | 210 | 105 | 185 | 12-M10×20 | 27 |
BR 90P | 90 | 25X5.4 | 152 | 138 | 235 | 120 | 206 | 12-M12×24 | 35 |
BR100P | 100 | 28X6.4 | 186 | 172 | 275 | 140 | 240 | 12-M16×32 | 60 |
BR130P | 130 | 32X7.4 | 208 | 188 | 314 | 160 | 278 | 12-M16×32 | 80 |
BR150P | 150 | 36X8.4 | 226 | 204 | 400 | 200 | 360 | 12-M16×32 | 151 |
BR180P | 180 | 45X10.4 | 240 | 218 | 400 | 220 | 360 | 12-M16×32 | 169 |
BR190P | 190 | 45X10.4 | 250 | 242 | 420 | 240 | 380 | 16-M16×32 | 193 |
BR220P | 220 | 50X11.4 | 250 | 242 | 460 | 260 | 410 | 18-M16×32 | 220 |
BR240P | 240 | 56X12.4 | 260 | 252 | 490 | 280 | 440 | 18-M16×32 | 267 |
বিঃদ্রঃ:উপরে অঙ্কন একটি উদাহরণ.অর্ডার করার সময় একটি প্রত্যয়িত অঙ্কনের অনুরোধ করুন, কারণ প্রতিটি মডেলের সাথে স্পেসিফিকেশন পরিবর্তিত হয়।
ক্ষমতা (প্যাকেজ প্রকার)
মডেল টর্ক ক্ষমতা (N·m) অভ্যন্তরীণ রেস ওভাররানিং স্পিডম্যাক্স।ব্যস্ততা(r/min)মিনিম.(r/min)সর্বোচ্চ(r/min)BR 20P3068803,600350BR 25P3848803,600350BR 30P6078803,600350BR 35P6867803,600300BR 40P9807203,600300BR 45P1,0786703,600280BR 50P1,7156103,600240BR 60P3,4794903,600200BR 70P4,7354803,600200BR 80P6,5174503,600190BR 90P8,5264203, 000180BR100P14,2104602,500180BR130P20,3844202,200180BR150P33,9083701,300160BR180P33,9083701,800160BR190P41,1603401,800140BR220P51,0583301,800140BR240P62,0343101,800130
■ বিআর সিরিজ ওপেন টাইপ ক্যাম ক্লাচ ব্যবহার করা
যদিও ক্যাম ক্লাচ ব্যবহারকারীর দ্বারা বিচ্ছিন্ন করা যেতে পারে, পুনরায় একত্রিত করা কঠিন হতে পারে।আমরা আপনাকে যে সুপারিশ
বিতরণ করা হিসাবে ক্যাম ক্লাচ ইনস্টল করুন।
মাউন্ট এবং কাপলিং
ইনস্টলেশন এবং ব্যবহার
4. আপনি যদি বাইরের রেসটি প্রথমে ইনস্টল করেন তবে ফিটটির নির্ভুলতা পরীক্ষা করুন।বাইরের রেস মাউন্ট করার জন্য সহনশীলতা ডানদিকে টেবিলে দেখানো হয়েছে।যাচাই করুন যে সঠিক সহনশীলতা পাওয়া যেতে পারে।স্পেক ইনস্টলেশনের বাইরে ক্যাম ক্লাচ ক্ষতিগ্রস্ত হতে পারে।
5. ক্যাম ক্লাচ লুব্রিকেট করতে, ভিতরের রেসের বাইরের পরিধিতে লুব্রিকেন্ট প্রয়োগ করুন (ইনস্টলেশন ডায়াগ্রাম দেখুন)।অতিরিক্ত তৈলাক্তকরণ এড়িয়ে চলুন, কারণ এটি ক্যাম ক্লাচ অত্যধিক তাপ উৎপন্ন করবে।
6. রিডাকশন গিয়ারবক্সে ক্যাম ক্লাচ ব্যবহার করার সময়, নিশ্চিত করুন যে গিয়ারবক্স থেকে তেল ক্যাম ক্লাচে প্রবেশ করতে পারে না।ক্যাম ক্লাচ যদি সান্দ্রতা বৃদ্ধিকারী সংযোজন ধারণ করে এমন গিয়ার অয়েলের সংস্পর্শে আসে তবে পরিষেবার জীবন উল্লেখযোগ্যভাবে সংক্ষিপ্ত হতে পারে।তৈলাক্তকরণ নির্দেশিকাগুলির জন্য পৃষ্ঠা 80 পড়ুন।
7. বাইরের রেসের উপর একটি কভার বা সীল সমর্থন ইনস্টল করার সময়, 10.9 বা তার বেশি টেনসিল রেটিং সহ বোল্ট ব্যবহার করুন।ফুটো প্রতিরোধ করতে সঙ্গম পরিষেবাগুলির মধ্যে একটি সিলিং এজেন্ট বা প্যাকিং উপাদান ব্যবহার করুন।
■ বিআর সিরিজ প্যাকেজ টাইপ ক্যাম ক্লাচ ব্যবহার করা
পূর্ববর্তী প্রকারের অনুরূপ, প্যাকেজ প্রকার ক্যাম ক্লাচ একটি বল বিয়ারিং ক্যাসেটে ডিজাইন করা হয়েছে যা তৈরি করে
একটি ঘূর্ণন সঁচারক বল সঙ্গে ইনস্টলেশন এবং/অথবা কাপলিং দ্রুত এবং সহজ.প্যাকেজ টাইপ ক্যাম ক্লাচ গ্রীস lubricated হয়.
ইনস্টলেশন এবং ব্যবহার
1. আমরা ক্যাম ক্লাচ ইনস্টলেশনের জন্য h6 বা h7 এর শ্যাফ্ট সহনশীলতা ব্যবহার করার পরামর্শ দিই।
2. একটি ISO R773 (DIN 6885.1) সমান্তরাল কী ব্যবহার করুন।নিশ্চিত করুন যে চাবিটি কীওয়েতে সরে না যায়।একটি আলগা কী ক্যাম ক্লাচকে ক্ষতিগ্রস্ত করবে।
3. একটি শ্যাফ্টের উপর ক্যাম ক্লাচ ইনস্টল করার সময়, অনুগ্রহ করে নীচে বর্ণিত পদ্ধতি অনুসরণ করুন।স্টিলের হাতুড়ি দিয়ে ক্লাচকে কখনও আঘাত করবেন না বা অপ্রয়োজনীয় প্রভাব লোড প্রয়োগ করবেন না।
1) ঘূর্ণনের ক্যাম ক্লাচ দিকটি যাচাই করুন।অভ্যন্তরীণ রেসের তীরটি মুক্ত দৌড় (ক্যাম বিচ্ছিন্ন) দিক দেখায়।নিশ্চিত করুন যে ক্যাম এনগেজমেন্টের দিকটি উদ্দেশ্যযুক্ত অ্যাপ্লিকেশনের সাথে মেলে।
2) রেসের পরিধির চারপাশে ঘুরতে থাকা একটি নরম হাতুড়ি দিয়ে ভিতরের রেসটিকে হালকাভাবে ট্যাপ করুন যাতে ক্যাম ক্লাচটি শ্যাফ্টের শেষের দিকে ধীরে ধীরে এবং সমানভাবে চলে যায়।নিশ্চিত করুন যে বাইরের জাতি বিচ্ছিন্ন হয়ে না যায়।
3) অভ্যন্তরীণ রেসের উপরে একটি শেষ প্লেট রাখুন এবং ডানদিকের চিত্রে দেখানো হিসাবে ক্যাম ক্লাচটিকে শ্যাফ্টের উপর টানতে মাউন্টিং বোল্ট ব্যবহার করুন।
4) ক্যাম ক্লাচ শ্যাফ্টের উপর নড়াচড়া করতে পারে না তা নিশ্চিত করতে শেষ প্লেটটি নিরাপদে শক্ত করুন।
4. আপনি যদি টর্ক আর্ম ব্যবহার করেন, তাহলে নিশ্চিত করুন যে টর্ক আর্ম মাউন্ট করার জন্য ব্যবহৃত বোল্টগুলির প্রসার্য শক্তি 10.9 বা তার বেশি, এবং সেগুলিকে নিরাপদে শক্ত করুন৷
5. টর্ক আর্ম এবং টর্ক আর্ম স্টপারের মধ্যে একটি 2 মিমি ক্লিয়ারেন্স সেট করুন।যদি টর্ক আর্মটি কঠোরভাবে মাউন্ট করা হয় তবে এটি ক্যাম ক্লাচে একটি লোড প্রয়োগ করবে যা শেষ পর্যন্ত এটিকে ক্ষতিগ্রস্ত করতে পারে।
6. যদি কিছু এক্সহস্ট ফ্যান অক্জিলিয়ারী ড্রাইভ সিস্টেম অ্যাপ্লিকেশনের সম্মুখীন হয়, তাহলে শ্যাফ্টটি তাপীয় সম্প্রসারণ থেকে দীর্ঘায়িত হওয়ার সম্ভাবনা থাকলে একটি উপযুক্ত কাপলিং ইনস্টল করুন।
7. থ্রাস্ট লোডের সম্মুখীন হলে, একটি থ্রাস্ট বিয়ারিং ইনস্টল করুন যা সেই থ্রাস্ট লোডগুলিকে ক্যাম ক্লাচে স্থানান্তর করা থেকে বাধা দেবে।
8. ক্যাম ক্লাচটি চালানের আগে গ্রীস দিয়ে প্রি-প্যাক করা হয় এবং ইনস্টলেশন ও অপারেশনের জন্য প্রস্তুত।তৈলাক্তকরণ নির্দেশিকাগুলির জন্য পৃষ্ঠা 80 পড়ুন।
