| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | FD12 |

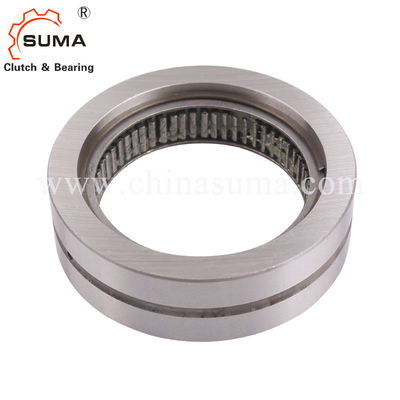

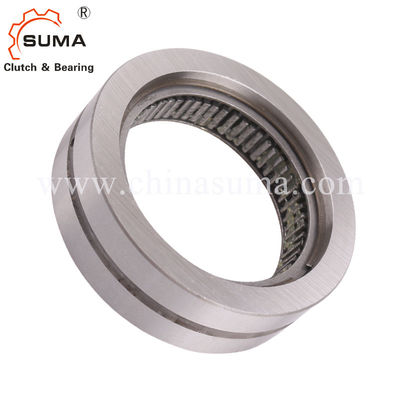

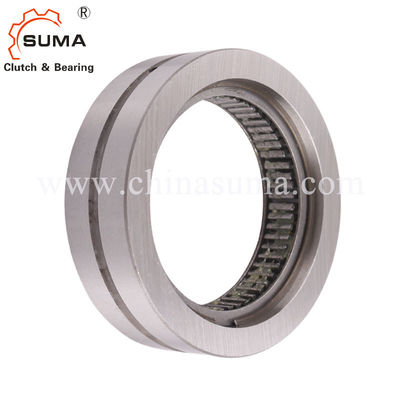

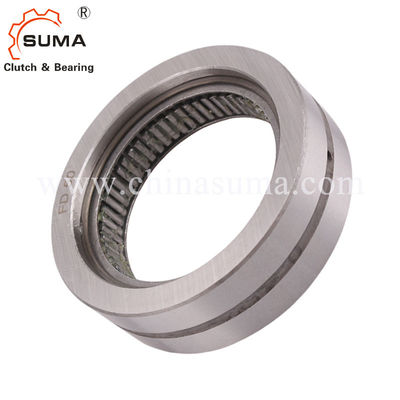

FD12 1 দিকনির্দেশক ব্যাকস্টপ ফ্রিহুইল স্প্র্যাগ টাইপ ক্লাচ
বৈশিষ্ট্য
অভ্যন্তরীণ Freewheels FD হল একটি অভ্যন্তরীণ রিং ছাড়া স্প্র্যাগ ফ্রিহুইল।গ্রাহকের শক্ত এবং গ্রাউন্ড শ্যাফ্ট অভ্যন্তরীণ ট্র্যাক হিসাবে ব্যবহৃত হয়।
ফ্রিহুইল এফডি হিসাবে ব্যবহৃত হয়:
➧ ব্যাকস্টপ
➧অভাররানিং ক্লাচ ➧ইনডেক্সিং ফ্রি হুইল
বর্ধিত পরিষেবা জীবন এবং সূচক নির্ভুলতার জন্য পি-গ্রাইন্ডিং সহ স্ট্যান্ডার্ড টাইপ এবং টাইপ ভারবহন সমর্থন নেই।স্ট্যান্ডার্ড টাইপের ক্ষেত্রে, প্রতি সেকেন্ড স্প্র্যাগ একটি নলাকার রোলার দ্বারা প্রতিস্থাপিত হয়েছে;এই ফ্রিহুইল রেডিয়াল ফোর্স গ্রহণ করতে পারে।
2 400 Nm পর্যন্ত নামমাত্র টর্ক।প্রেস ফিট দ্বারা ঘূর্ণন সঁচারক বল বাইরের রিং উপর প্রেরণ করা হয়.
মাত্রা এবং ক্ষমতা
|
বিনামূল্যে চাকার আকার |
টাইপ |
নম inal tor que |
সর্বোচ্চ দ্রুততা রিং freew হিল/ রান মিন-১ |
বাইরের রিং freew হিল/ রান মিন-১ |
টাইপ |
নম inal tor que |
সর্বোচ্চ দ্রুততা রিং freew হিল/ রান মিন-১ |
বাইরের রিং freew হিল/ রান মিন-১ |
ভারবহন সমর্থন গ |
ভার এর রেটিং |
টাইপ |
নম inal tor que |
জে মিমি |
খ মিমি |
ডি মিমি |
কে মিমি |
উই ght |
| FD12 | সিএফএইচ | 11 | 4 225 | 4 250 | সিএফআর | 6 | 4 225 | 4 250 | ৭৬০০ | 4 200 | সিএফপি | 5 | 12 | 16 | 34 | 45 | 0,1 |
| FD15 | সিএফএইচ | 16 | 3 875 | 3 925 | সিএফআর | 8 | 3 875 | 3 925 | ৭৮০০ | 4 200 | সিএফপি | 7 | 15 | 20 | 37 | 50 | 0,1 |
| FD20 | সিএফএইচ | 28 | 3 375 | 3 450 | সিএফআর | 14 | 3 375 | 3 450 | 8 320 | 4 200 | সিএফপি | 12 | 20 | 20 | 42 | 55 | 0,1 |
| FD25 | সিএফএইচ | 48 | 2900 | 3 050 | সিএফআর | 24 | 2900 | 3 050 | 10 700 | ৫৬০০ | সিএফপি | 21 | 25 | 20 | 47 | 60 | 0,1 |
| FD30 | সিএফএইচ | 75 | 2 525 | 2 675 | সিএফআর | 36 | 2 525 | 2 675 | 12900 | 7000 | সিএফপি | 32 | 30 | 20 | 52 | 65 | 0,1 |
| FD40 | সিএফএইচ | 160 | 1900 | 2 150 | সিএফআর | 71 | 1900 | 2 150 | 15 000 | 8 400 | সিএফপি | 71 | 40 | 22 | 62 | 80 | 0,1 |
| FD50 | সিএফএইচ | 260 | 1 475 | 1 775 | সিএফআর | 120 | 1 475 | 1 775 | 18 400 | 11300 | সিএফপি | 120 | 50 | 22 | 72 | 95 | 0,2 |
| FD65 | সিএফএইচ | 430 | 1 200 | 1 550 | সিএফআর | 200 | 1 200 | 1 550 | 21 400 | 14100 | সিএফপি | 210 | 65 | 25 | 90 | 120 | 0,3 |
| FD80 | সিএফএইচ | 650 | 950 | 1 350 | সিএফআর | 300 | 950 | 1 350 | 23 800 | 17800 | সিএফপি | 320 | 80 | 25 | 110 | 140 | 0,6 |
| FD105 | সিএফএইচ | 2400 | 800 | 1 175 | সিএফআর | 1100 | 800 | 1 175 | 48 600 | 45000 | সিএফপি | 1200 | 105 | 35 | 130 | 165 | 0,7 |
সর্বাধিক সংক্রমণযোগ্য টর্কটি নির্দিষ্ট নামমাত্র টর্কের 2 গুণ।নির্বাচন টর্ক নির্ধারণের জন্য পৃষ্ঠা 14 দেখুন।
উপরে তালিকাভুক্ত সর্বোচ্চ গতির মানগুলি ইনস্টলেশন শর্তে প্রযোজ্য কারণ সেগুলি সম্পূর্ণ ফ্রিহুইলগুলির জন্য দেওয়া হয়।প্রকৃত ইনস্টলেশন শর্ত জানা থাকলে, উচ্চ গতির অনুমতি দেওয়া যেতে পারে
নির্দিষ্ট পরিস্থিতিতে।
মাউন্ট এবং কাপলিং
অ্যাপ্লিকেশন উদাহরণ
এপি অ্যাকেজিং ডিস্ট্রিবিউশন ইউনিটে ট্রান্সপোর্ট রোলারের ড্রাইভে ওভাররানিং সি লুচ হিসাবে বিয়ারিং সাপোর্ট সহ স্ট্যান্ডার্ড টাইপের দুটি অভ্যন্তরীণ ফ্রিহুইল FD 40 CFR।স্বাভাবিক অপারেশনে, ট্রান্সপোর্ট রোলারগুলি ড্রাইভিং অপারেশনে কাজ করা ফ্রি হুইলগুলির মাধ্যমে চালিত হয়।প্রত্যাহার স্টেশনে, আগত প্যাকেজগুলি সহজেই পিছলে যেতে পারে কারণ ড্রাইভটি ফ্রিহুইল (ফ্রিহুইলিং অপারেশান) দ্বারা চাপা পড়ে যায়৷
মাউন্টিং
অভ্যন্তরীণ freewheels FD টাইপ স্ট্যান্ডার্ড এবং P-গ্রাইন্ডিং সহ টাইপ বিয়ারিং সাপোর্ট ছাড়াই।অভ্যন্তরীণ এবং বাইরের রিং এর এককেন্দ্রিক প্রান্তিককরণ গ্রাহক দ্বারা প্রদান করা আবশ্যক।পারমিসিবল রান আউট (TIR) অবশ্যই পালন করা উচিত।প্রেস ফিট দ্বারা ঘূর্ণন সঁচারক বল বাইরের রিং উপর প্রেরণ করা হয়.টেবিলে উল্লেখিত টর্কগুলি প্রেরণ করার জন্য, বাইরের রিংটি একটি বাহ্যিক ব্যাস K সহ একটি হাউজিংয়ে মিটমাট করা আবশ্যক। হাউজিংটি ন্যূনতম মানের GG-20-এ ইস্পাত বা ধূসর ঢালাই লোহা দিয়ে তৈরি।অন্যান্য আবাসন সামগ্রী বা ছোট বাহ্যিক ব্যাস ব্যবহার করার সময়, আমরা আপনাকে প্রেরণযোগ্য টর্কের বিষয়ে আমাদের সাথে যোগাযোগ করার জন্য অনুরোধ করছি।হাউজিং বোর D এর সহনশীলতা অবশ্যই ISO P6 হতে হবে।অনুগ্রহ করে স্প্র্যাগ ট্র্যাক (শাফ্ট) সম্পর্কিত পৃষ্ঠা 118-এর প্রযুক্তিগত পয়েন্টগুলি নোট করুন৷ফ্রিহুইলের অনুমতিযোগ্য অপারেটিং তাপমাত্রা হল - 40°C থেকে 80°C।
তৈলাক্তকরণ
নির্দিষ্ট মানের একটি তেল তৈলাক্তকরণ প্রদান করা আবশ্যক.
অর্ডার করার উদাহরণ
ফ্রিহুইল সাইজ FD 12, স্ট্যান্ডার্ড টাইপ: •FD 12 CFH
