| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | MZ20 |

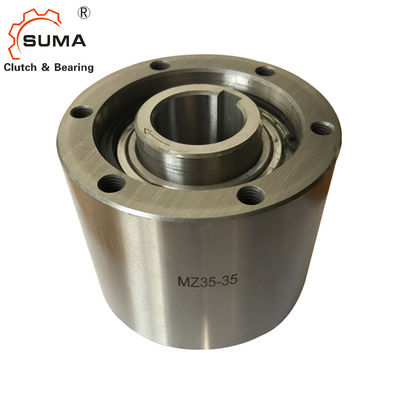

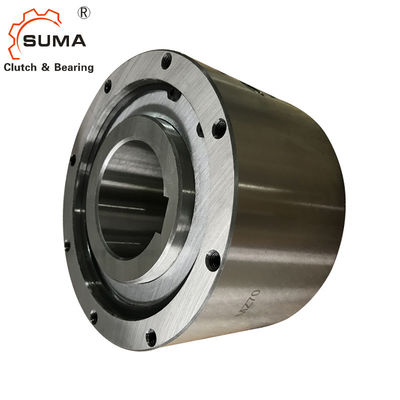

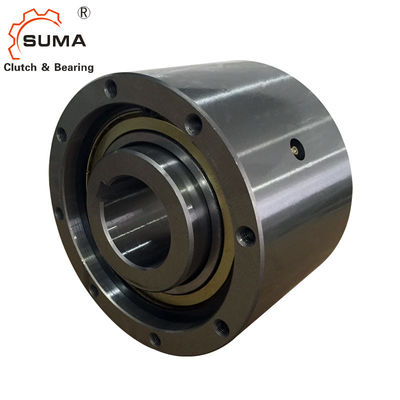

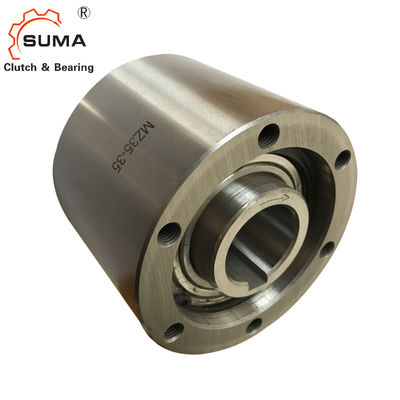

MZ20 ওয়ান ওয়ে ওভাররানিং ক্যাম ক্লাচ প্রিন্টিং মেশিনের জন্য
বৈশিষ্ট্য
টাইপ MZ হল একটি সিল করা, স্প্র্যাগ টাইপ ফ্রিহুইল, বিয়ারিং সমর্থিত দুটি 60..ZZ সিরিজের গ্রীস লুব্রুকেটেড বিয়ারিং ব্যবহার করে।ইউনিট ইনস্টলেশনের জন্য প্রস্তুত গ্রীস lubricated বিতরণ করা হয়.এমজেড ইউনিটগুলি বহুমুখী হিসাবে, বিভিন্ন অ্যাপ্লিকেটোইনগুলিতে ব্যবহার করার উদ্দেশ্যে।নিম্নলিখিত পৃষ্ঠায় একটি সাধারণ মাউন্টিং ব্যবস্থা দেখানো হয়েছে।ভিতরের জাতি খাদ চাবিকাঠি হয়.বাইরের দৌড়ের ভিতরের ব্যাসটি সংযুক্ত অংশগুলির জন্য মাউন্টিং রেজিস্টার হিসাবে ব্যবহার করা উচিত (স্প্রকেট, পুলি, গিয়ার, টর্ক আর্ম...)।মাউন্ট স্পিগট জি 6 সহনশীলতা হওয়া উচিত।
প্রযুক্তিগত ডেটা
| আইটেম | MZ20 |
| উপাদান | GCr15 |
| বোর দিয়া। | 20 মিমি |
| বাইরের দিয়া। | 80 মিমি |
| প্রস্থ | 67 মিমি |
| টর্ক ক্ষমতা | 323 Nm |
| টর্ক টানুন | 0.29 Nm |
| ওজন | 2 কেজি |
| প্যাকেজ | শক্ত কাগজের বাক্স, কাঠের বাক্স বা আপনার প্রয়োজনীয়তা হিসাবে |
মাত্রা এবং ক্ষমতা
| মডেল |
টর্ক ক্ষমতা (Nm) |
টর্ক টেনে আনুন (Nm) |
সর্বোচ্চ ওভাররানিং (আর/মিনিট) |
সর্বোচ্চ ইন্ডেক্সিং (চক্র/nin) |
বিরক্ত আকার |
ক |
গ |
খ |
চ |
(M6) |
জি |
পিসিডি ডি |
এস |
HM No.of টোকা ছিদ্র ×সাইজ ×পিচ |
ওজন (কেজি) |
||
| অভ্যন্তরীণ জাতি | বাইরের জাতি | দিয়া। (H7) |
মূল উপায় |
||||||||||||||
| MZ15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5×0.8 | 1.4 |
| MZ17 | 215 | 0.2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-M5×0.8 | 1.8 |
| MZ20 | 323 | 0.29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6×1.0 | 2.0 |
| MZ30-22 | 735 | 0.39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
৮.৯ |
৮৮ |
16 |
6-M8×1.25 |
3.7 |
| MZ30-25 | 25 | 8×3.3 | |||||||||||||||
| MZ30 | 30 | 10×3.3 | |||||||||||||||
| MZ35 | 1080 | 0.49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | ৮.৭ | 95 | 16 | 6-M8×1.25 | 4.8 |
| MZ45-40 | 1620 | 0.69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
৮.৪ |
110 |
16 |
8-M8×1.25 |
6.2 |
| MZ45 | 45 | 14×3.3 | |||||||||||||||
| MZ60-50 | 2110 | 0.98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-M8×1.25 |
10.2 |
| MZ60-55 | 55 | 16×4.3 | |||||||||||||||
| MZ60 | 60 | 18×4.4 | |||||||||||||||
| MZ70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
৮.৬ |
162 |
16 |
8-M8×1.25 |
13.2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
মাউন্ট এবং কাপলিং
