| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | MX50 |

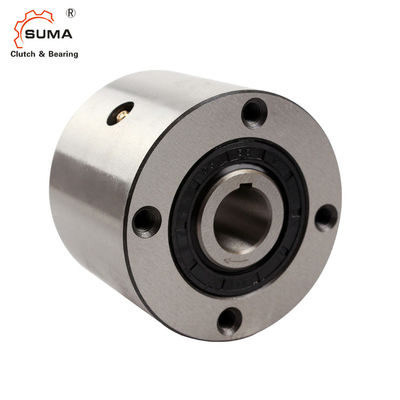

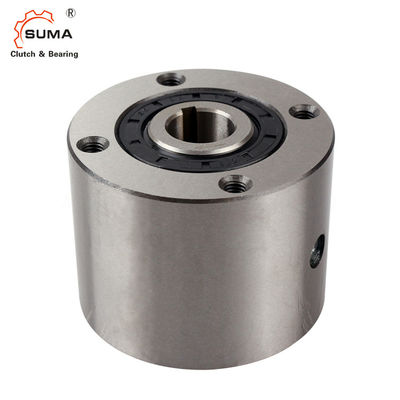

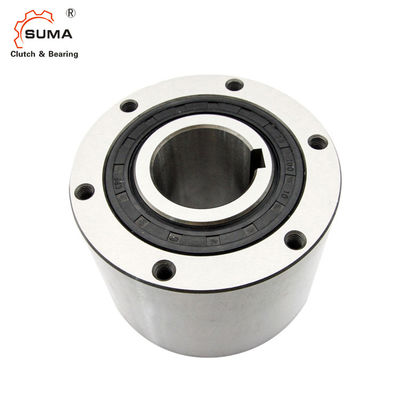

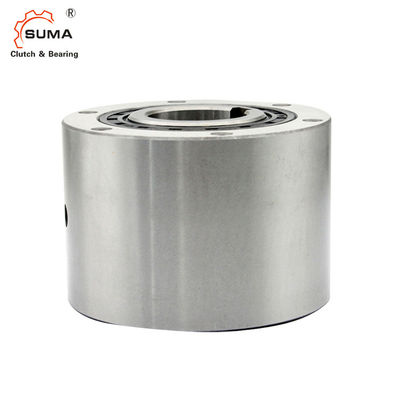

MX50 ফ্রিহুইল রোলার 1 দিকনির্দেশক ক্যাম ক্লাচ বিয়ারিং
ইনস্টলেশন এবং ব্যবহার
1. ইনস্টলেশনের জন্য, একটি পুলি, একটি গিয়ার, বা একটি টর্ক আর্ম এর হাব বোরে ক্লাচ ঢোকান এবং ক্লাচের শেষ মুখে টেপ করা গর্তে বোল্টগুলি (উচ্চ টান) স্ক্রু করুন৷ডানদিকে চিত্রটি দেখুন।
2. ইন্ডেক্সিং অ্যাপ্লিকেশনের জন্য MX সিরিজের ক্লাচগুলির জন্য একটি প্রেস ফিট প্রয়োজন, কিন্তু প্রেস ফিটিং করার সময় 0.025 মিমি অতিক্রম করবেন না।
3. কীওয়েকে শক্তভাবে ফিট করার জন্য কীটির পাশ সামঞ্জস্য করুন, তবে কী এবং কীওয়ের শীর্ষের মধ্যে একটি ছাড়পত্রের অনুমতি দিন।
4. শ্যাফ্টের উপর ক্লাচ মাউন্ট করার সময়, ক্লাচের ভিতরের রেস এন্ডে চাপ দিন, কিন্তু বাইরের রেসে কখনই নয়।
5. ক্যাম ক্লাচের সঠিক নির্বাচন সঠিক ইন্ডেক্সিং কর্মক্ষমতা প্রদান করে।আরও সঠিক কর্মক্ষমতার জন্য একটি ব্রেকিং ডিভাইস এবং একটি ব্যাকস্টপিং ডিভাইসেরও প্রয়োজন হতে পারে।
6. হাব বোরের সহনশীলতা H6 বা H7 হওয়া উচিত।
মাত্রা এবং ক্ষমতা
| মডেল | টর্ক ক্ষমতা |
সর্বোচ্চ ইনডেক্সিং |
জলোচ্ছাস আকার | ক | খ (h7) |
গ | পিসিডি ডি |
ই | চ | এস |
তৈলাক্তকরণ পিচ |
জড়তা ভিতরের জাতি |
টেনে আনুন টর্ক |
তেল | ওজন | |
| দিয়া। | কীওয়ে | |||||||||||||||
| (N·m) | (চক্র/মিনিট) | (kg·m2) | (N·m) | (ml) | (কেজি) | |||||||||||
| MX22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
| MX35 | 235 | 1200 | 35 | ১০ × ৩৩ | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
| MX50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
| MX70 | 784 | 1200 | 70 | 20 × 4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
মাউন্ট এবং কাপলিং
